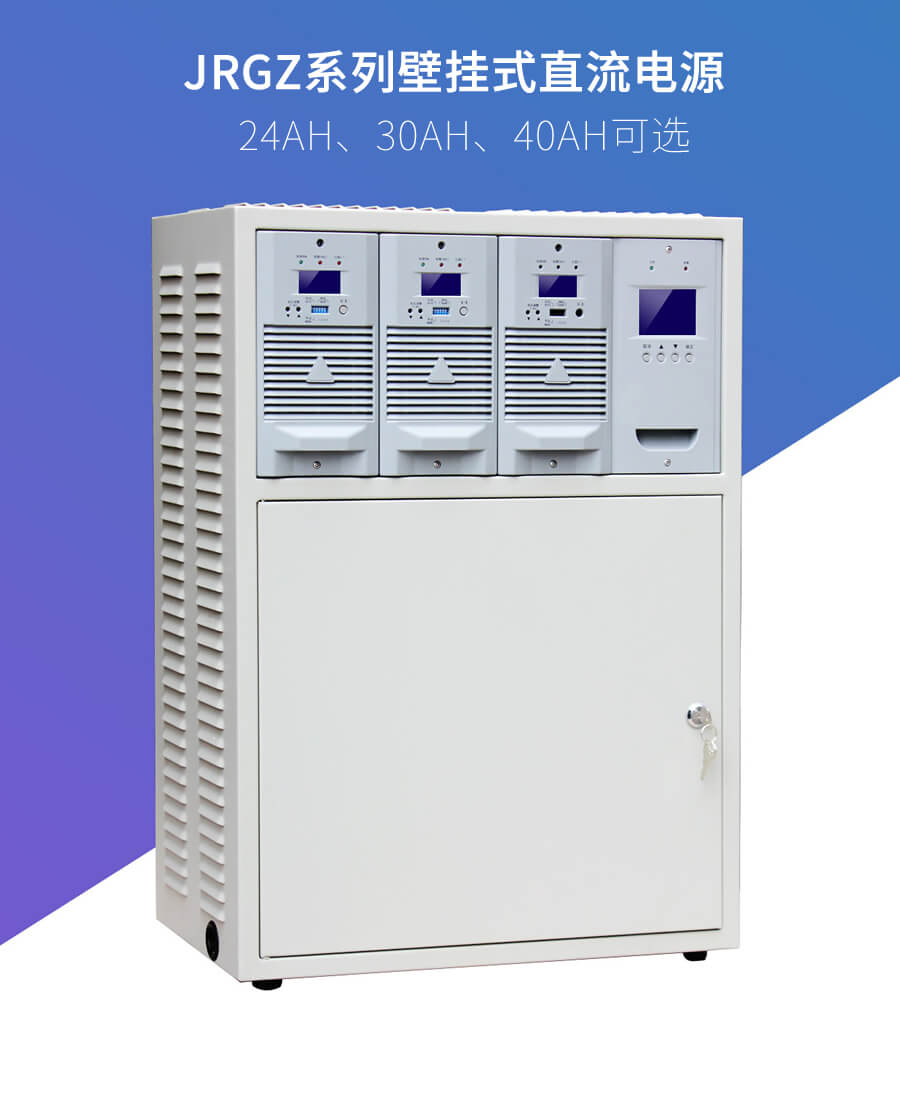

JRGZ-24AH/DC48V概述 壁掛直流電源適合小型開關站、小型用戶變電站及小型10KV變電站系統。JRGZ-24AH/DC48V采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成。主要為直流操作機構的開關分、合閘，保護、控制回路，事故跳閘，應急照明等提供直流電源。具有電池智能管理、系統參數設置、直流參數檢測、系統故障聲光告警、控母自動穩壓等功能。壁掛直流電源系統采用模塊化結構，可根據用戶要求靈活配置，最多3個模塊。電流容量為：17AH、24AH、30AH、38AH、40AH可選，輸出直流電壓為：110V、220V、48V可選。

JRGZ-24AH/DC48V主要功能 輸出限流保護
限定輸出電流為額定輸出電流的X1.05倍，超負荷模塊自動調低輸出電壓以保護模塊。
過流保護
電流超過器件承受電流，關閉功率器件，達到保護功率器件的目的。過流保護可自動恢復。
過壓保護
內置過壓保護電路，出現過壓后模塊自動鎖死，模塊故障指示燈亮，故障模塊自動退出工作，不影響整個系統正常運行。
短路保護
JRGZ-24AH/DC48V采用回縮下垂限流技術，輸出短路瞬間降電壓至零，限制短路電流小于額定輸出電流15％。
接線保護
交直流輸入輸出及母線開關上下電無順序要求，讓您操作便捷。
缺相保護
JRGZ-24AH/DC48V的交流配電單元具有缺相保護功能，防止造成模塊損壞。
過溫保護
模塊檢測散熱器溫度超過85℃時自動關機保護，溫度降低到75℃時模塊自動啟動。
模塊并聯保護
模塊內部有并聯保護電路，故障時模塊自動退出系統，不影響其它模塊正常工作。

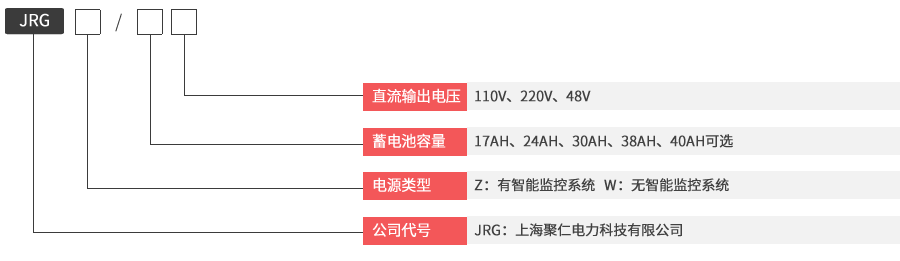

壁掛直流電源的型號及含義

JRGZ-24AH/DC48V主要技術要求 交流輸入電壓：220V±20%
電流容量：24AH
電網頻率：50Hz±10%
功率因數：≥0.85
輸出電壓范圍：180V-280V連續可調
輸出限流：0.2A-2.5A(單模塊)
穩壓精度：≤±0.5%
穩流精度：≤±0.5%
紋波系數：≤±0.1%
均流度：≤5%
效率：≥94%
輸出過壓保護：280V±2V
絕緣電阻：≥10M
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
相對濕度：≤90%
環境溫度：-15℃～45℃
可聞噪音：≤50dB
