觸點形式
2開2閉4轉換
啟動電流
0.25~5A通用
額定電壓
AC/DC:110V、220V
輔助電源
交直流通用
觸點容量
長期允許接通電流為5A(常規)
安裝方式
35mm導軌條安裝

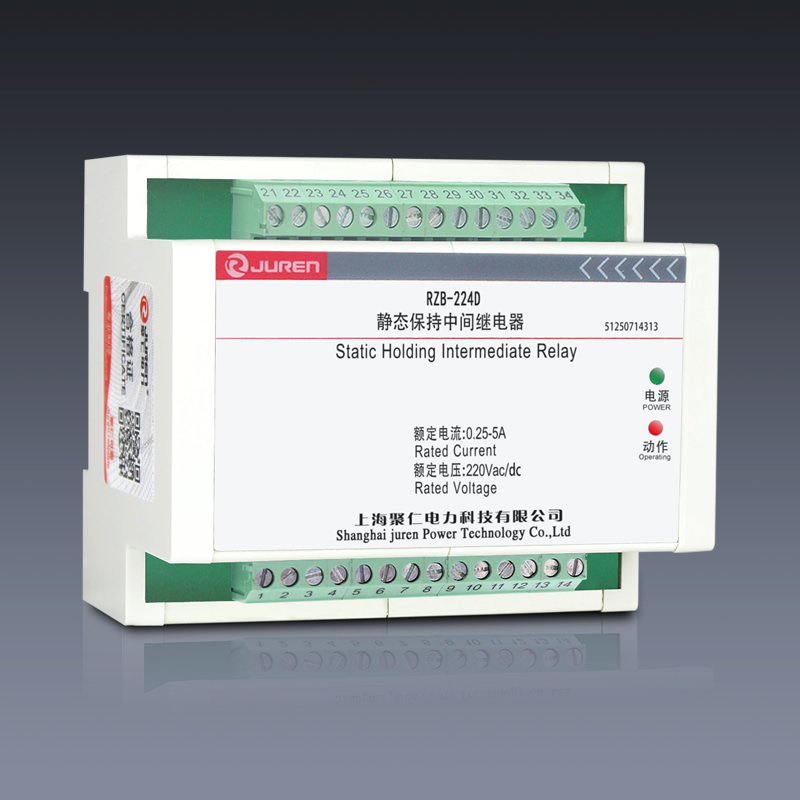

RZB-D系列保護中間繼電器又稱為防跳中間繼電器,主要用于各種保護和自動控制裝置中,以實現防跳作用,電壓線圈和電流線圈均可作為啟動和保持回路。是電力系統和自動化控制中老型電磁式DZB中間繼電器更新首選產品。需要輔助電源具有以下特點:
1、RZB-D系列保持中間繼電器是采用導軌式安裝結構,體積小,安裝方便。
2、電流、電壓啟動回路采用電子光隔啟動,啟動功耗小,啟動電流0.25~5A通用。
3、輔助電源交直流通用。
4、采用多個進口小型密封繼電器組成,功耗低發熱小、動作時間快。
5、觸點容量大。

觸點形式
2開2閉4轉換
啟動電流
0.25~5A通用
額定電壓
AC/DC:110V、220V
輔助電源
交直流通用
觸點容量
長期允許接通電流為5A(常規)
安裝方式
35mm導軌條安裝


適用范圍
用于兩端供電線路的自動重合閘線路中。
相角差
20度~40度可調
返回系數
不小于0.8
功耗
不大于3VA
安裝結構
嵌入式插拔結構
接線方式
板后接線、板前接線
額定控制電源電壓:
AC:220V;DC:24V
主要作用
用于各種控制電路的集中報警裝置的安全用保護
動作時間
15ms以下
復位時間
8ms以下
絕緣電阻
100MΩ以上
最大開關頻率
1800次/h(額定值負載)
整定范圍
19V~130V、85V~265V、180V~440V,級差為1V
過電壓返回系數
0.85~0.95
低電壓返回系數
1.02~1.12
功率消耗
交流回路功耗小于1.5VA(交流額定值100V時)
返回時間
不大于27ms
安裝方式
35mm導軌安裝
