上海聚仁電力

繼電器制造商
電力繼電器研發與生產的企業

咨詢服務熱線139-6888-3630
繼電器選型
首頁> 產品中心>漏電繼電器

聯系我們

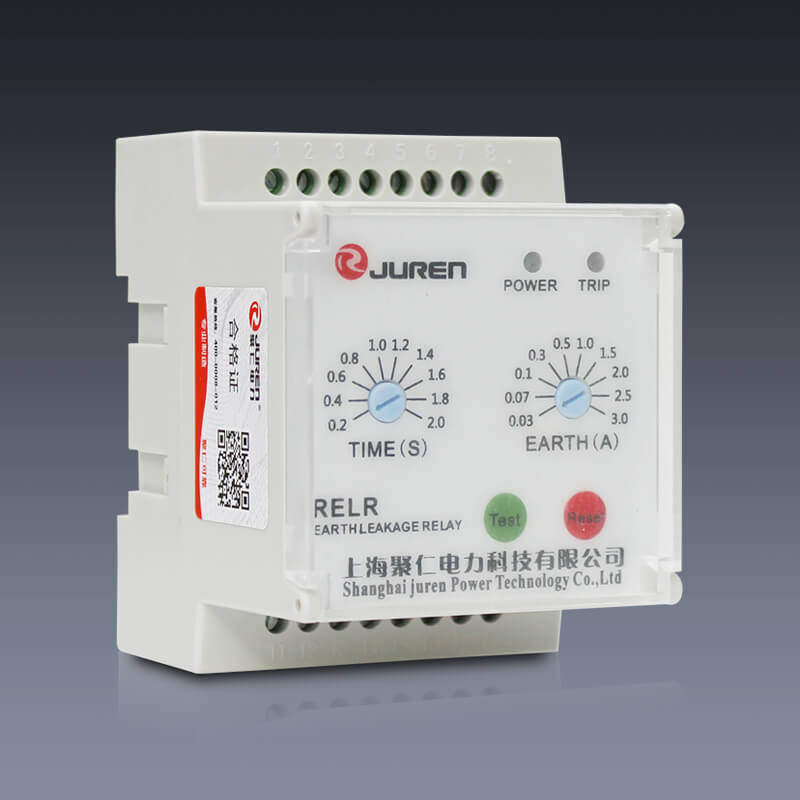

  • RELR-D系列可調漏電繼電器
  • 所屬類別：漏電繼電器

  • 漏電動作電流

    0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調

    動作時間

    0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調

    動作電流精度

    80%~100%

    互感器孔徑

    25mm，45mm，100mm

    控制電壓

    AC：220V；DC：12V、24V、48V

    安裝方式

    35mm導軌條安裝

    我要詢價留言

    • RELR-D系列可調漏電繼電器
      適用于電源系統中心點直接接地的低壓配電系統?；贛CU的密集型設計，用于電動機和配電系統的接地保護，采用零序電流檢測法。漏電動作電流值可調，具有遠方復歸功能和遠方試驗功能。額定漏電動作電流0.03-3A可調，動作時間0.2~2S檔可調。

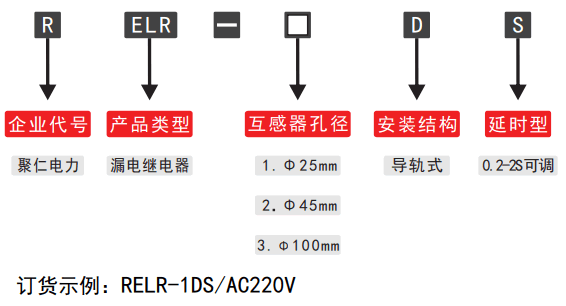

      RELR-D系列可調漏電繼電器型號分類及含義
      RELR-D系列可調漏電繼電器型號分類
      主要特點
      ■基于MCU的密集型設計；
      ■用于電動機和配電系統的接地保護；
      ■采用零序電流檢測法；
      ■TEST鍵提供力一個手動的自檢功能；
      ■接地電流和跳閘延遲時間是分別調整的；
      ■綠色LED指示已建立電源，紅色LED指示已跳閘；
      ■EXTRESET具有遠方復歸功能；
      ■TEST具有遠方試驗功能。

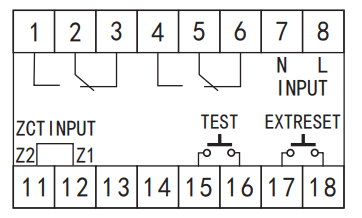

      內部接線圖
      RELR-D系列可調漏電繼電器內部接線圖
      RELR-D系列可調漏電繼電器技術參數

      漏電動作電流

      0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調

      動作時間

      0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調

      動作電流精度

      80%~100%

      互感器孔徑

      25mm，45mm，100mm

      控制電壓

      AC：220V；DC：12V、24V、48V

      安裝方式

      35mm導軌條安裝

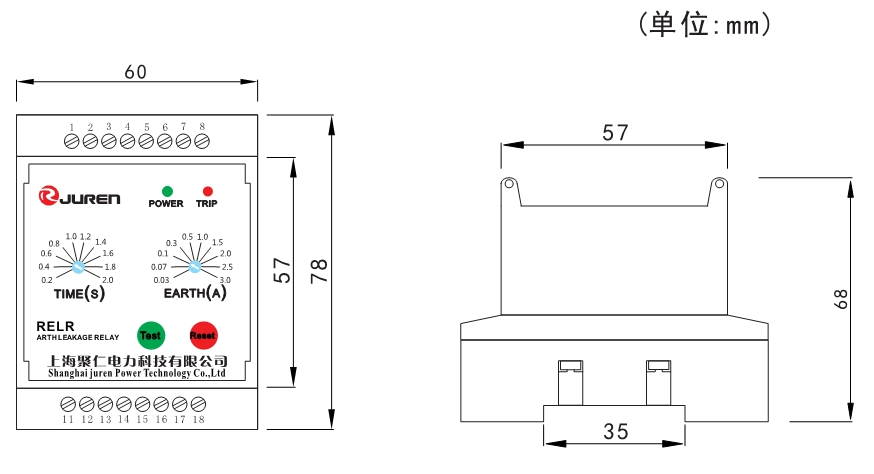

      可調漏電繼電器外形及開孔尺寸
      漏電繼電器外形及開孔尺寸
      可調漏電繼電器操作說明
      ■TIME是跳閘延時旋鈕，用來調節跳閘延遲時間；
      ■EARTH是漏電電流調節旋鈕，用來調整檢測漏電電流的大??；
      ■TEST是自動檢測按鈕，常按TEST鍵,當時間超過TIME設定值時,繼電器會動作跳閘；
      ■RESET是復位鍵，繼電器動作跳閘后，按下RESET鍵繼電器復位。

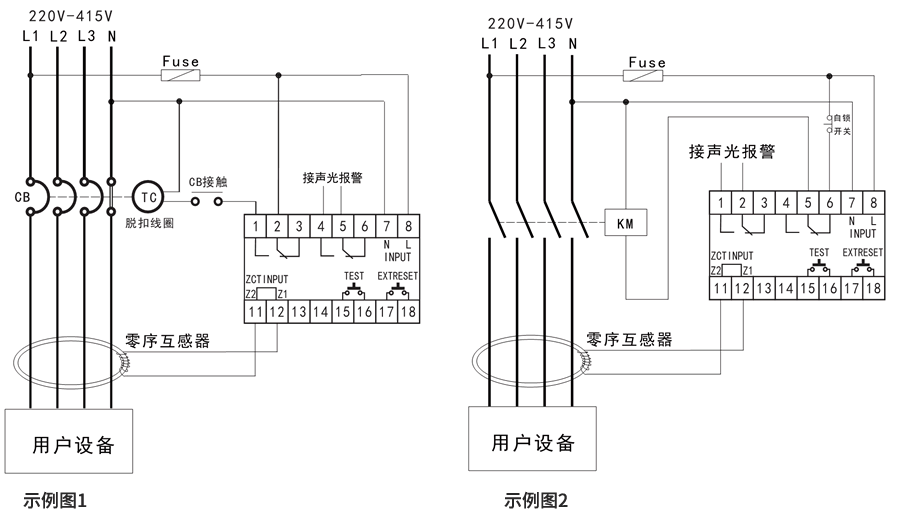

      漏電繼電器接線示例圖
      漏電繼電器接線圖
      漏電繼電器零序電流互感器參數選型表
      型號 開口尺寸 較大額定電流參考值(A) 額定電壓(V)
      Y-25 Φ25 0~100 690、660、380
      Y-45 Φ45 0~200
      Y-100 Φ100 0~630
      注：特定產品需提前溝通注明

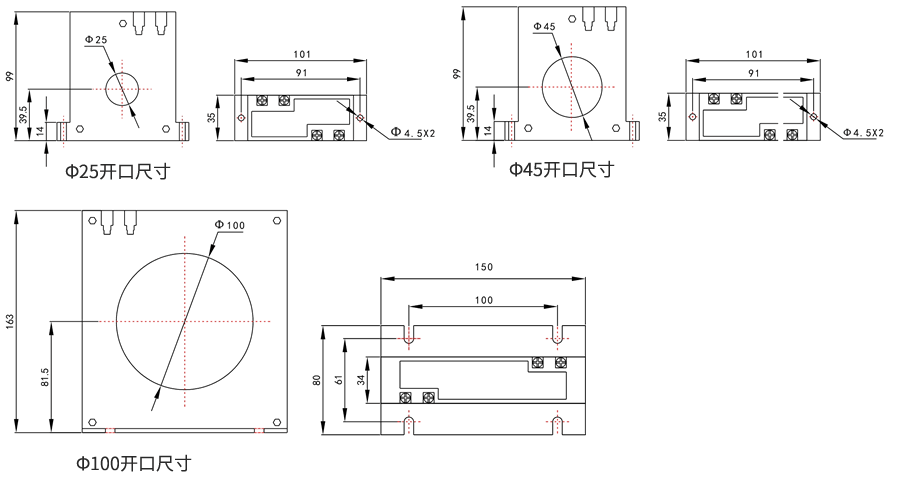

      零序電流互感器外形及安裝尺寸圖
      零序電流互感器外形及安裝尺寸圖
  • RZXL-D小電流中間繼電器

  • 觸點形式

    2開2閉4轉換

    啟動回路電流

    不大于1mA

    額定電壓

    AC/DC：110V，220V

    輔助電源

    交直流通用

    觸點容量

    長期允許接通電流為5A（常規）

    安裝方式

    35mm導軌條安裝

    查看產品詳情

  • RZS-7D分閘、合閘、電源監視繼電器

  • 額定電壓值

    AC/DC：110V，220V

    接通觸點容量

    DC：2220V(10A)

    斷開觸點容量

    DC：2220V(τ=5ms) 50W

    動作延時

    不大于15ms

    返回延時

    分閘≤15ms，其它回路15ms~3s可調。

    動作電壓

    交流≤75%，直流≤70%

    查看產品詳情

  • RL-DS系列定時限電流繼電器

  • 觸點形式

    2副轉換延時觸點

    整定范圍

    0.1~9.99A（極差0.01A）；1~99.9A（極差0.1A）

    延時范圍

    0.02~9.99S（極差0.01S）；0.1~99.9S（極差0.1S）

    輔助電源

    AC/DC：85~265V

    返回系數

    0.85~0.95

    觸點容量

    長期允許接通電流為5A（常規）

    查看產品詳情
