上海聚仁電力

繼電器制造商
電力繼電器研發與生產的企業

咨詢服務熱線139-6888-3630
繼電器選型
首頁> 產品中心>電流繼電器

聯系我們

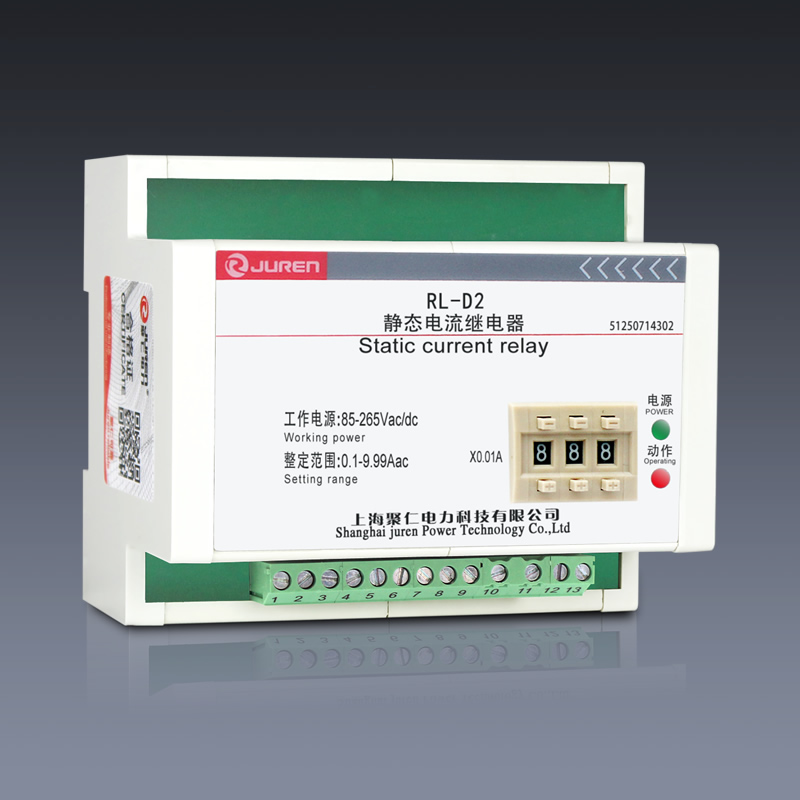

  • RLII-D系列靜態電流繼電器
  • 所屬類別：電流繼電器

  • 觸點形式

    2付轉換觸點、3付轉換觸點

    整定范圍

    1～99.9A，0.1～9.99A

    返回系數

    0.85～0.95

    返回時間

    不大于27ms

    功率消耗

    交流回路功耗小于0.5VA（交流額定值5A時）

    安裝方式

    導軌安裝

    我要詢價留言

    • RLII-D系列靜態電流繼電器概述
      RLII-D系列靜態電流繼電器用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。采用集成電路靜態型繼電器，具有精度高、功耗小、動作時間快，返回系數高、整定直觀方便、范圍寬，提供直流輔助電源后可替代電磁型電流繼電器。RLII-D系列電壓繼電器采用導軌安裝殼體，此種殼體積小、外形美觀、輕便，重量只有300-500g，可多個拼裝，符合歐規標準，可直接安裝在開關柜35mm導軌條上，提高了安裝密度，方便接線。
      RLII-D系列靜態電流繼電器工作原理
      RLII-D系列靜態電流繼電器工作原理圖
      RLII-D靜態電流繼電器為靜態繼電器，采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，電流繼電器處于不動作狀態。

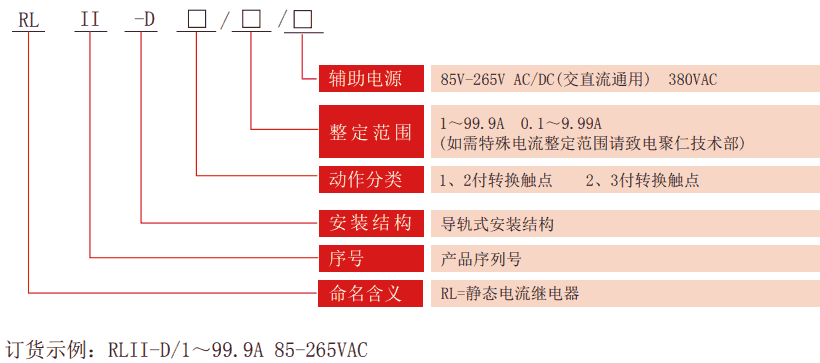

      RLII-D系列靜態電流繼電器型號分類及含義
      RLII-D系列靜態電流繼電器型號分類
      RLII-D系列靜態電流繼電器技術參數

      觸點形式

      2付轉換觸點、3付轉換觸點

      整定范圍

      1～99.9A，0.1～9.99A

      返回系數

      0.85～0.95

      返回時間

      不大于27ms

      功率消耗

      交流回路功耗小于0.5VA（交流額定值5A時）

      安裝方式

      導軌安裝

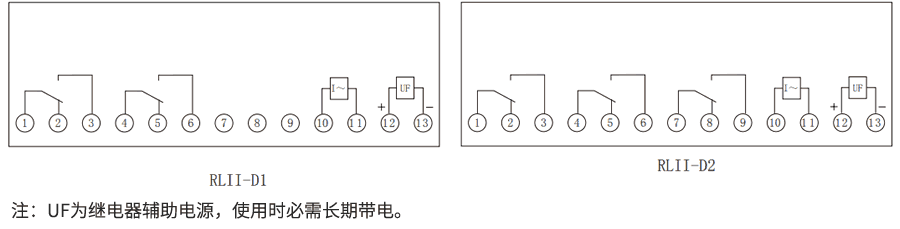

      內部接線圖
      RLII-D系列靜態電流繼電器內部接線圖
      外形尺寸圖
      RLII-D靜態電流繼電器尺寸圖
  • RLII-D系列靜態電流繼電器

  • 觸點形式

    2付轉換觸點、3付轉換觸點

    整定范圍

    1～99.9A，0.1～9.99A

    返回系數

    0.85～0.95

    返回時間

    不大于27ms

    功率消耗

    交流回路功耗小于0.5VA（交流額定值5A時）

    安裝方式

    導軌安裝

    查看產品詳情

  • RWLII-D系列無輔源電流繼電器

  • 觸點形式

    2副轉換觸點

    整定范圍

    2～99.9A

    返回系數

    0.85～0.95

    返回時間

    不大于27ms

    交流額定值

    5A，50Hz（可長期接通15A電流）

    安裝方式

    35mm導軌安裝

    查看產品詳情

  • RWYII-D系列無輔源靜態電壓繼電器

  • 觸點形式

    2副轉換觸點

    整定范圍

    1=19~130V，2=85~265V，極差1V

    過電壓返回系數

    0.85~0.95

    低電壓返回系數

    1.02~1.12

    觸點容量

    長期允許接通電流為5A（常規）

    安裝方式

    35mm導軌條安裝

    查看產品詳情
