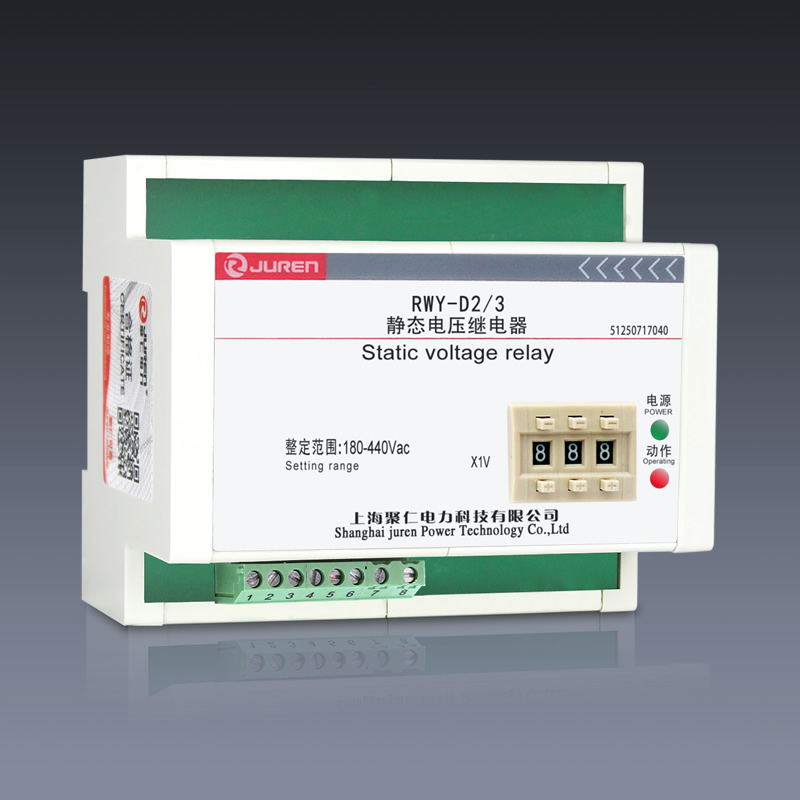

  • RWY-D系列電壓繼電器
  • 所屬類別：電壓繼電器

  • 整定范圍

    19V～130V、85V～265V、180V～440V，級差為1V

    過電壓返回系數

    0.85～0.95

    低電壓返回系數

    1.02～1.12

    功率消耗

    交流回路功耗小于1.5VA（交流額定值100V時）

    返回時間

    不大于27ms

    安裝方式

    35mm導軌安裝

    我要詢價留言

    • RWY-D系列電壓繼電器概述

      用于發電機，變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。采用集成電路，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。且作為低電壓繼電器使用無抖動現像，無需直流輔助電源可替代電磁型電壓繼電器。RWY-D系列電壓繼電器采用導軌安裝殼體，此種殼體體積小、外形美觀、輕便，重量只有300-500g,可無限拼裝，符合歐規標準，可直接安裝在開關柜35mm導軌條上，極大的提高了安裝密度，方便接線。

      RWY-D系列電壓繼電器型號分類及含義

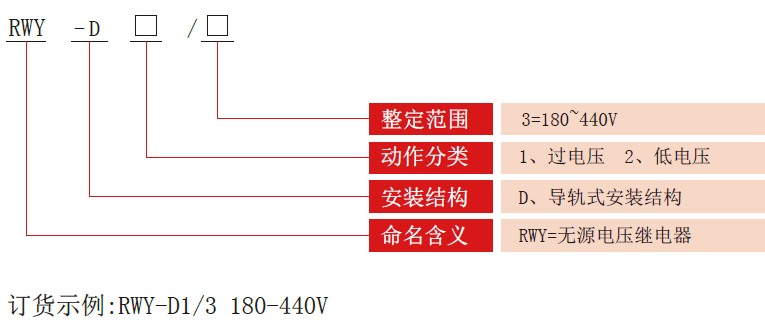

      RWY-D電壓繼電器型號分類
      RWY-D系列電壓繼電器技術參數

      整定范圍

      19V～130V、85V～265V、180V～440V，級差為1V

      過電壓返回系數

      0.85～0.95

      低電壓返回系數

      1.02～1.12

      功率消耗

      交流回路功耗小于1.5VA（交流額定值100V時）

      返回時間

      不大于27ms

      安裝方式

      35mm導軌安裝

      RWY-D電壓繼電器工作原理

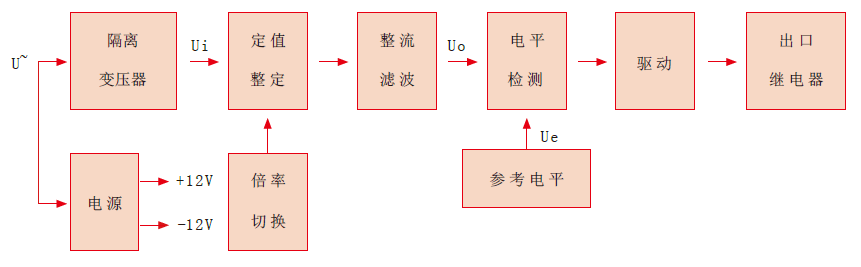

      RWY-D工作原理圖
      RWY-D電壓繼電器為靜態繼電器，采用進口集成電路構成，被測量的交流電壓U~ 經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號，處于不動作狀態。
      內部接線圖

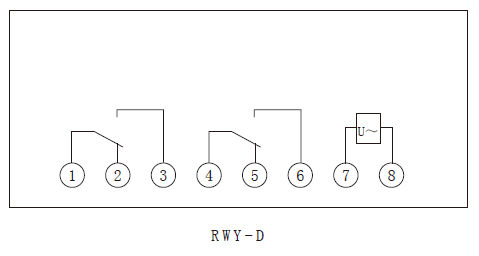

      RWY-D系列電壓繼電器內部接線圖
      外形尺寸圖

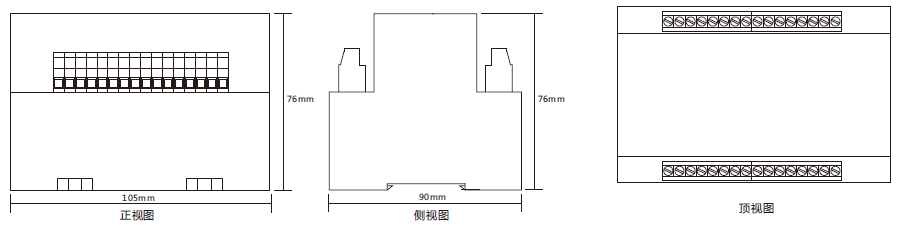

      RWY-D電壓繼電器尺寸

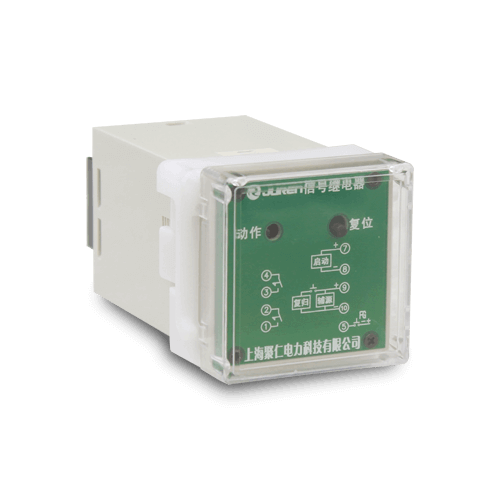

  • RX2-D系列信號繼電器

  • AC輔助電源

    110V、220V

    DC輔助電源

    110V、220V

    啟動方式

    電壓?jiǎn)?dòng)、電流啟動可選

    動作時間

    不大于15ms

    復歸類型

    正極復歸、負極復歸可選

    安裝方式

    嵌入式面板安裝（板后接線）

    查看產品詳情

  • RELR-D系列可調漏電繼電器

  • 漏電動作電流

    0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調

    動作時間

    0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調

    動作電流精度

    80%~100%

    互感器孔徑

    25mm，45mm，100mm

    控制電壓

    AC：220V；DC：12V、24V、48V

    安裝方式

    35mm導軌條安裝

    查看產品詳情

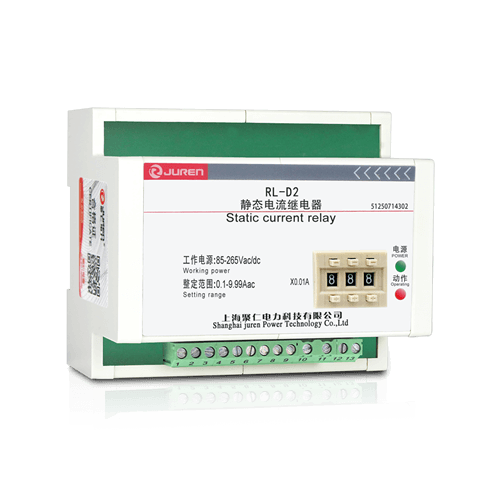

  • RLII-D系列靜態電流繼電器
